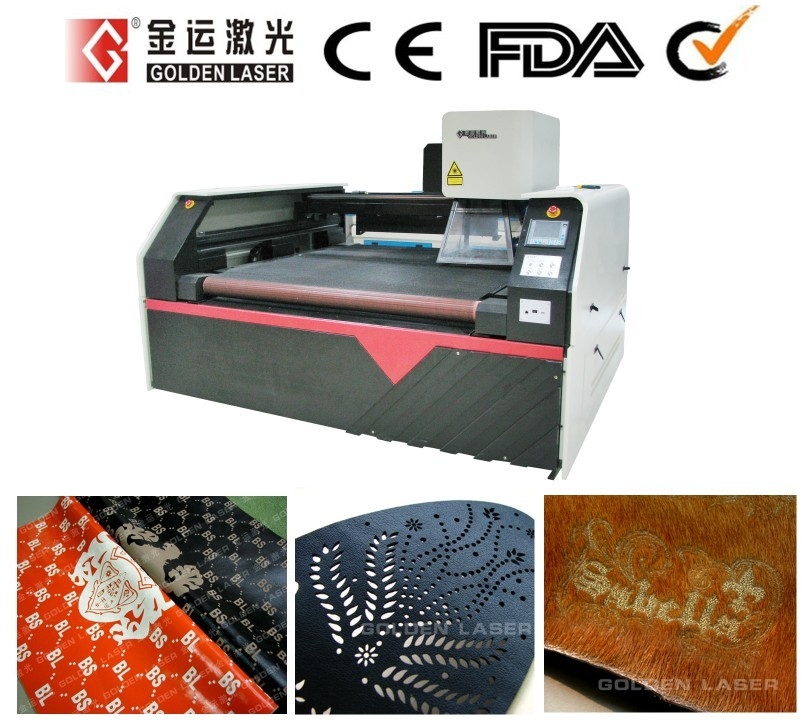

Μηχανή χάραξης λέιζερ καθισμάτων αυτοκινήτων δέρματος

Κύρια τεχνικά στοιχεία:

Διαμορφώστε το αριθ.

ZJ (τρισδιάστατος) - 160100

Τύπος λέιζερ

Σωλήνας λέιζερ μετάλλων του CO2 RF

Δύναμη λέιζερ

150W

Περιοχή εργασίας

1600mmX1000mm

Λειτουργώντας πίνακας

Λειτουργώντας πίνακας μεταφορέων

Ταχύτητα εργασίας

0420000mm/min

Κινούμενο σύστημα

Σερβο μηχανή, 5 LCD οθόνης ίντσες επιτροπής ελέγχου

Επανάληψη της ακρίβειας θέσης

±0.05mm

Σύστημα ψύξης

Σταθερό ψυγείο νερού θερμοκρασίας

Παροχή ηλεκτρικού ρεύματος

AC220V ± 5%/50Hz

Υποστήριξη σχήματος

AI, BMP, PLT, DXF, DST, Κ.ΛΠ.

Τυποποιημένη παράθεση

2 σύνολα ανεμιστήρων εξάτμισης 1100w, διακόπτης ποδιών.

Προαιρετική παράθεση

Σωλήνας λέιζερ μετάλλων του CO2 RF (70w/100w), σύστημα σημείου κόκκινου φωτός, αυτόματος-τροφοδότης

Σημαντικά χαρακτηριστικά γνωρίσματα:

Κατά τη διάρκεια της επεξεργασίας για το δέρμα, το υλικό παπουτσιών και το ύφασμα, η παραδοσιακή μέθοδος χαράσσει και punching στα υλικά που κόπηκαν ήδη. Αυτές οι τεχνικές περιλαμβάνουν τις σύνθετες διαδικασίες όπως η κοπή, ο προσδιορισμός θέσης, η χάραξη και punching, οι οποίες έχουν τα προβλήματα το χρόνο, τα υλικά και τη δύναμη εργασίας.

Εντούτοις, ZJ (τρισδιάστατο) - τέμνουσα μηχανή χάραξης 160100LD η πολλών χρήσεων λύνει τα ανωτέρω προβλήματα. Συνδυάζει τέλεια το σχεδιάγραμμα, τη χάραξη & punching, ταΐζοντας τα υλικά μαζί και σώζει τα υλικά 30% έναντι των παραδοσιακών τεχνικών.

Εξοπλισμένο με το λέιζερ το τέμνον κεφάλι, που επεξεργάζεται την αποδοτικότητα θα βελτιωθεί περαιτέρω.

Προδιαγραφές μηχανών:

1. Το τρισδιάστατο δυναμικό Galvo κεφάλι της Γερμανίας Scanlab, περιοχή ανίχνευσης μέσα σε έναν χρόνο θα μπορούσε να φθάσει σε 400*400mm.

X.Y άξονας που κινείται αντίστοιχα, που πραγματοποιεί τη μεγάλης κλίμακας κοπή χάραξης και που κοιλαίνει στην ποσότητα batch δέρματος και υφαντικού υλικού.

2. Λειτουργώντας πίνακας μεταφορέων, που συνεργάζεται με την αυτόματος-σίτιση του συστήματος, το οποίο θα μπορούσε να πραγματοποιήσει την αυτόματος-επεξεργασία στο κυλώντας υλικό (χάραξη και punching στο μεγάλης κλίμακας δέρμα και το υφαντικό υλικό).

3. 150W ο σωλήνας λέιζερ μετάλλων του CO2 RF, ποιότητα ακτίνων λέιζερ είναι σταθερότερος, το σημείο λέιζερ είναι πιό λεπτό.

4.Compared με τη μέθοδο παραδοσιακής διαδικασίας, τη μέθοδο ανώτατα που μειώνει τα υλικά απόβλητα (η χρησιμοποίηση του υλικού μπόρεσε να αυξηθεί κατά 30% από παραδοσιακής διαδικασίας).

5. Με μόνος-αναπτυγμένο το GoldenLaser λογισμικό, τα διάφορα σχήματα υποστηρίζονται σύμφωνα με τις απαιτήσεις σας.

6.Besides, goldenlaser επιτρέπει την αποδοτική και ευφυή τεχνολογία στοιχειοθεσίας

7.Auto-τέμνων τεχνολογία με την άκρη-λήξη καμερών CCD, το συνεχές σύστημα τροφοδοσίας, το κόβοντας τετράγωνο και τη γραμμή.

Η δύναμη λέιζερ & το μέγεθος εργασίας προσαρμόζονται σύμφωνα με τις απαιτήσεις

Χαρακτηριστικά γνωρίσματα:

• Χάραξη λέιζερ. punching και να κοιλάνει με τη γρήγορη ταχύτητα
• Τρισδιάστατο δυναμικό Galvo κεφάλι της Γερμανίας. Η διάμετρος σημείων λέιζερ είναι 350μ μ
• Οδηγώντας σύστημα βιδών σφαιρών, σταθερότερη και υψηλότερη ακρίβεια
• Αυτόματος πίνακας σαϊτών, ανώτατα που βελτιώνει την αποδοτικότητα επεξεργασίας

Προδιαγραφές:

1) 150W (πρότυπα) λέιζερ μετάλλων του CO2 RF (70W/100W προαιρετικός). Η δύναμη παραγωγής λέιζερ και η ταχύτητα επεξεργασίας μπορούν να ρυθμιστούν για να μεγιστοποιήσουν την ενέργεια - αποταμίευση
2)τρισδιάστατο δυναμικό σύστημα ελέγχου γαλβανομέτρων και αυτόματοι επάνω και downensure άξονα Ζ τα καλύτερα αποτελέσματα της επεξεργασίας.
3) Αυτόματος κυψελωτός λειτουργώντας πίνακας ψευδάργυρος-σιδήρου σαϊτών, περιοχή εργασίας μεγάλου σχήματος.
4) Κατάλληλος για χάραξης και punching υψηλής ταχύτητας τη γούνα μεγάλου σχήματος, το δέρμα, τα υφάσματα, κ.λπ. επίσης χαράσσοντας κόβοντας μικρά στοιχεία όπως τις ετικέτες τζιν δέρματος.
5) Χρήση-φιλικές 5 ίντσες συστημάτων LCD και σε μη απευθείας σύνδεση ψηφιακό σύστημα ελέγχου κινήσεων, υψηλός βαθμός της αυτοματοποίησης.
6) Πλήρης εξάτμιση και φιλτράροντας συστήματα, καλά αποτελέσματα εξάτμισης.
7) Διακόπτης ποδιών για την εύκολη λειτουργία.

Τεχνική παράμετρος:

Περιοχή εργασίας:

900mm× 450mm

Τύπος λέιζερ:

Σωλήνας λέιζερ μετάλλων του CO2 RF

Δύναμη λέιζερ:

150W

Λειτουργώντας πίνακας:

Αυτόματος κυψελωτός λειτουργώντας πίνακας ψευδάργυρος-σιδήρου σαϊτών

Ταχύτητα επεξεργασίας:

0420000mm/min

Επανάληψη της ακρίβειας θέσης:

± 0.1mm

Σύστημα κινήσεων:

τρισδιάστατο δυναμικό σε μη απευθείας σύνδεση σύστημα ελέγχου κινήσεων, 5 ίντσες επιτροπής LCD

Σύστημα ψύξης:

Σταθερό ψυγείο νερού θερμοκρασίας

Παροχή ηλεκτρικού ρεύματος:

AC220V ± 5%/50Hz

Υποστήριξη σχήματος:

AI, BMP, PLT, DXF, DST, Κ.ΛΠ.

Τυποποιημένη διαμόρφωση:

Δύο σύνολα ανεμιστήρων εξάτμισης 1100W, διακόπτης ποδιών

Προαιρετική διαμόρφωση

Σωλήνας λέιζερ μετάλλων του CO2 RF (70W/100W), δείκτης κόκκινου φωτός

Το μέγεθος εργασίας και η δύναμη λέιζερ μπορούν να προσαρμοστούν σύμφωνα με την απαίτησή σας.
